CASE STUDY / ۰۲
آبنمای زیرسطحی کوهسنگی مشهد
بزرگترین آبنمای زیرسطحی کشور؛ ترکیب کنترل مستقل و حرکت تعاملی در مقیاس شهری.
مکان پروژه
مشهد، بوستان کوهسنگی
نوع پروژه
کف خشک تعاملی
تعداد نازل
۷۵ نازل
سیستم کنترل
DMX-512
روایت پروژه
مقیاس بزرگ، کنترل مستقل، تجربه جمعی
کوهسنگی به راهکاری نیاز داشت که در مقیاس یک فضای عمومی پرتردد کار کند؛ بدون حوض و مانع، با ظرفیت اجرای سناریوهای متنوع و امکان تعامل مستقیم مردم با آب.

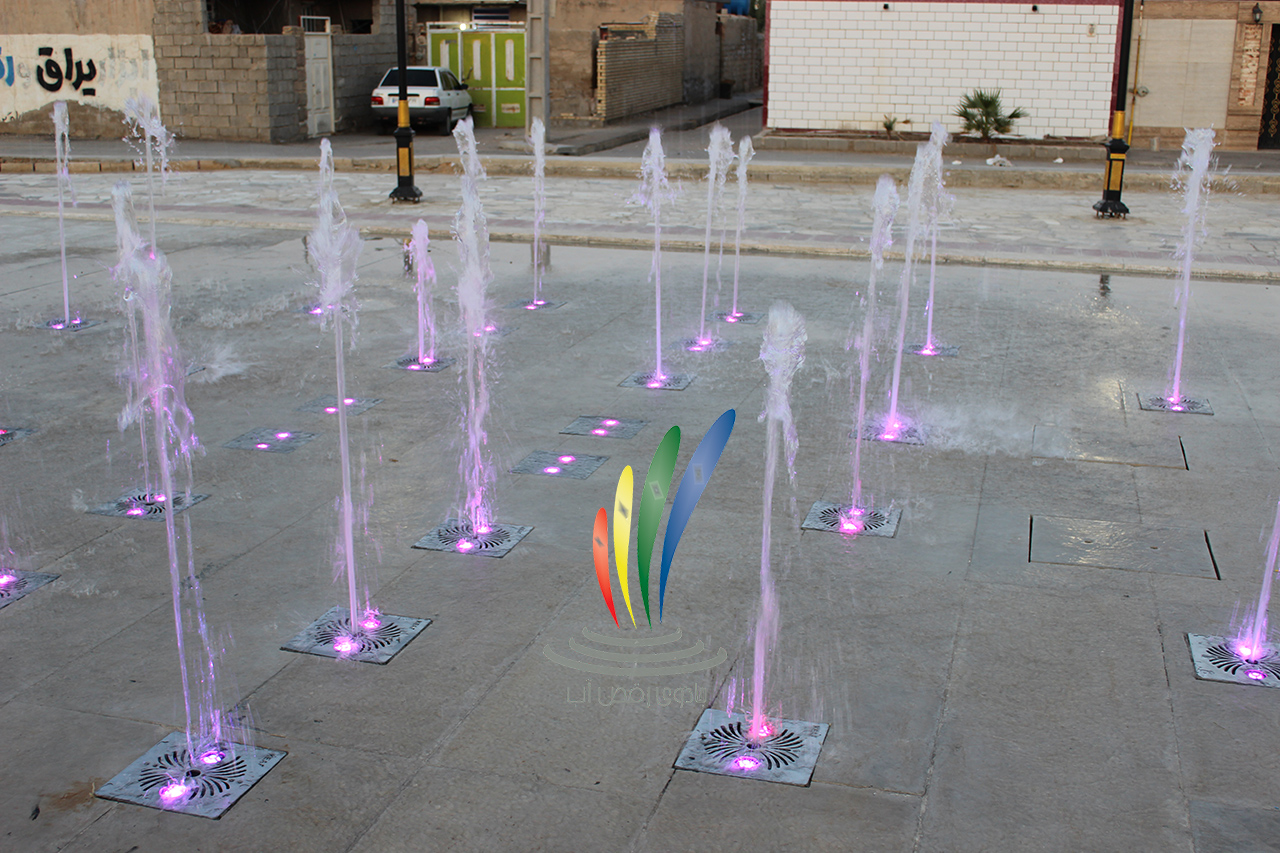

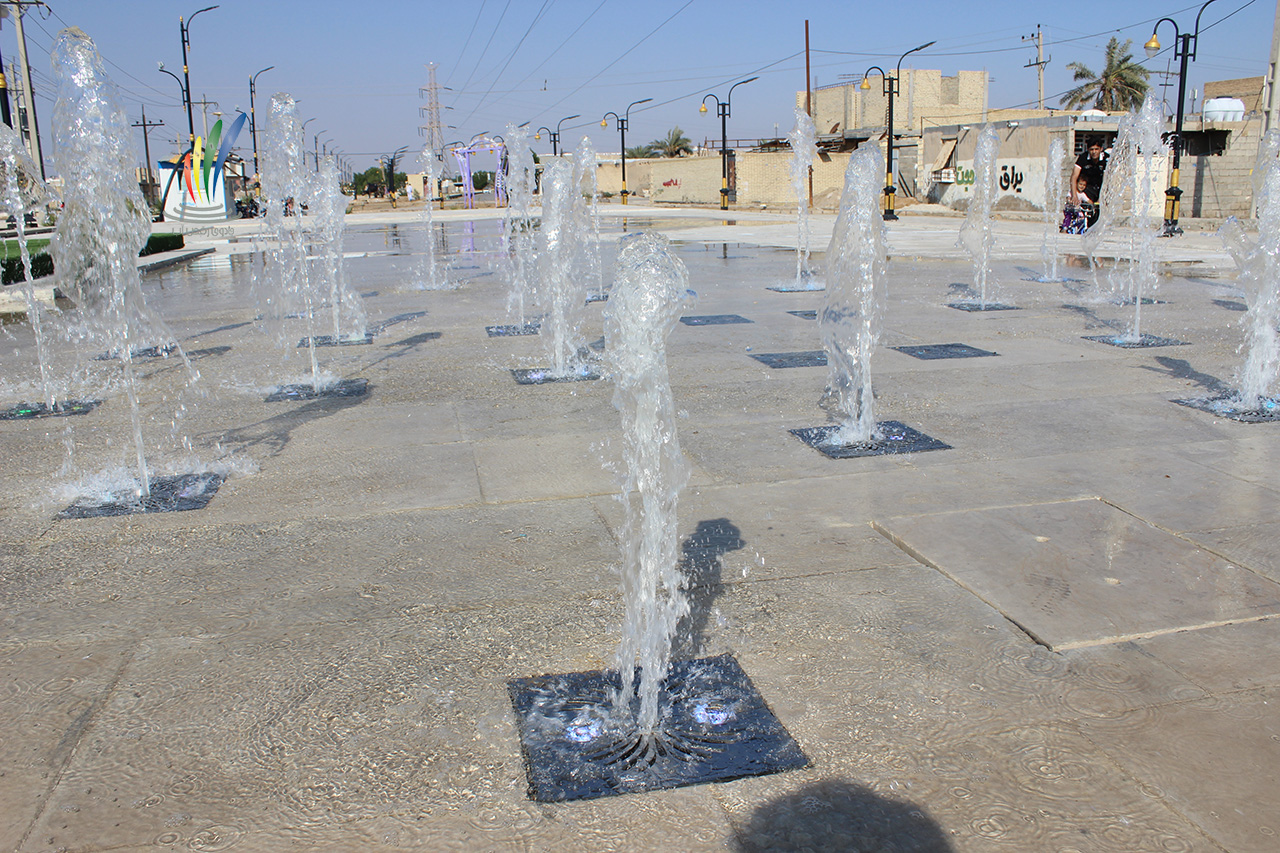

راهحل از دو خانواده نازل ساخته شد: ۵۰ نازل پمپدار ۲۴ ولت با فرمان مستقل DMX و ۲۵ نازل مجهز به شیر برقی برای حرکتهای تعاملی. تمام تجهیزات در زیر سطح قرار گرفتند تا میدان یکپارچه باقی بماند.
«۷۵ نقطه آب؛ هرکدام با نقش مستقل در یک اجرای شهری بزرگ.»
PROJECT BRIEF
کاربری
فضای عمومی شهری
ساختار
آبنمای کف خشک زیرسطحی
حرکت آب
مستقل و تعاملی
نورپردازی
کنترل مستقل DMX-512
کنترل مرکزی
سختافزار کنترل اختصاصی
دفترچه تصویری
پروژه از نزدیک
برای بزرگنمایی و حرکت میان تصاویر کلیک کنید.
PROCESS NOTES
چطور ۷۵ نازل به یک سیستم واحد تبدیل شدند
مقیاس بزرگ پروژه، هماهنگی دقیق سازه، هیدرولیک، برق و کنترل را به بخش اصلی فرایند تبدیل کرد.
تعریف شبکه ۷۵ نقطهای
تقسیم میدان به گروههای مستقل برای پوشش وسیع و تنوع حرکتی بیشتر.
تفکیک دو سیستم نازل
۵۰ نازل پمپدار ۲۴ ولت در کنار ۲۵ نازل شیر برقی با نقشهای متفاوت.
کنترل مستقل DMX-512

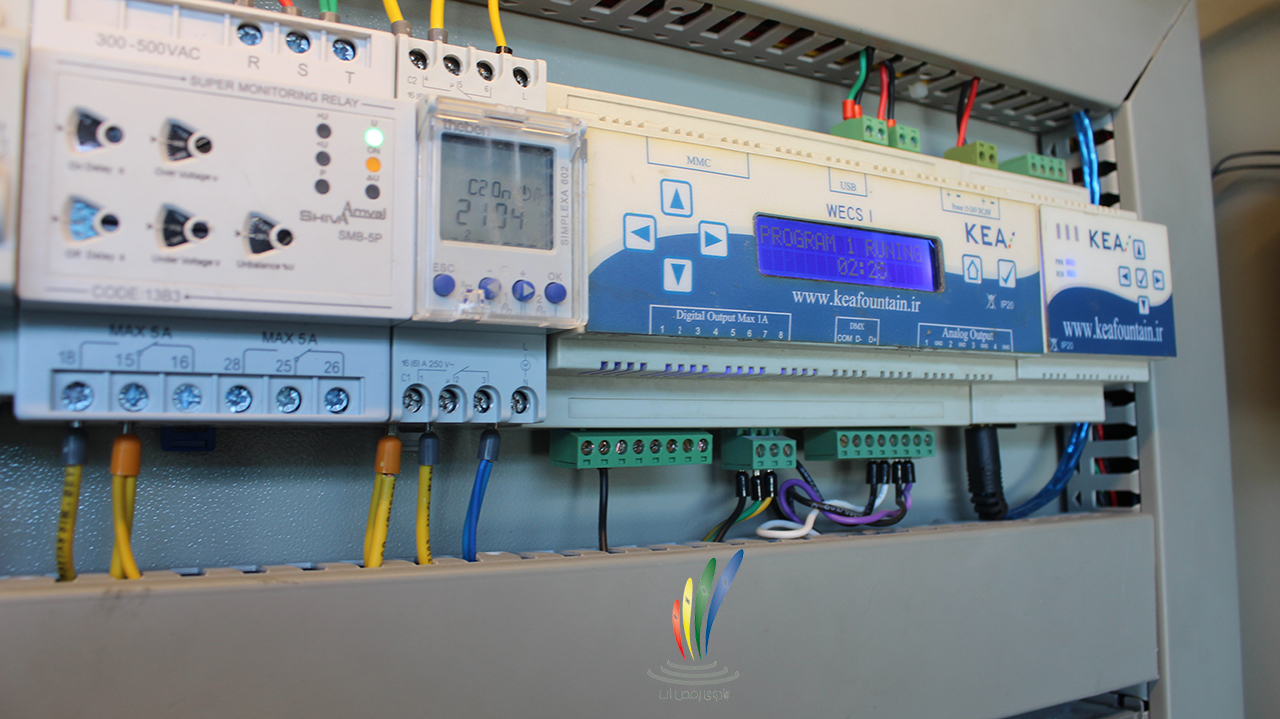

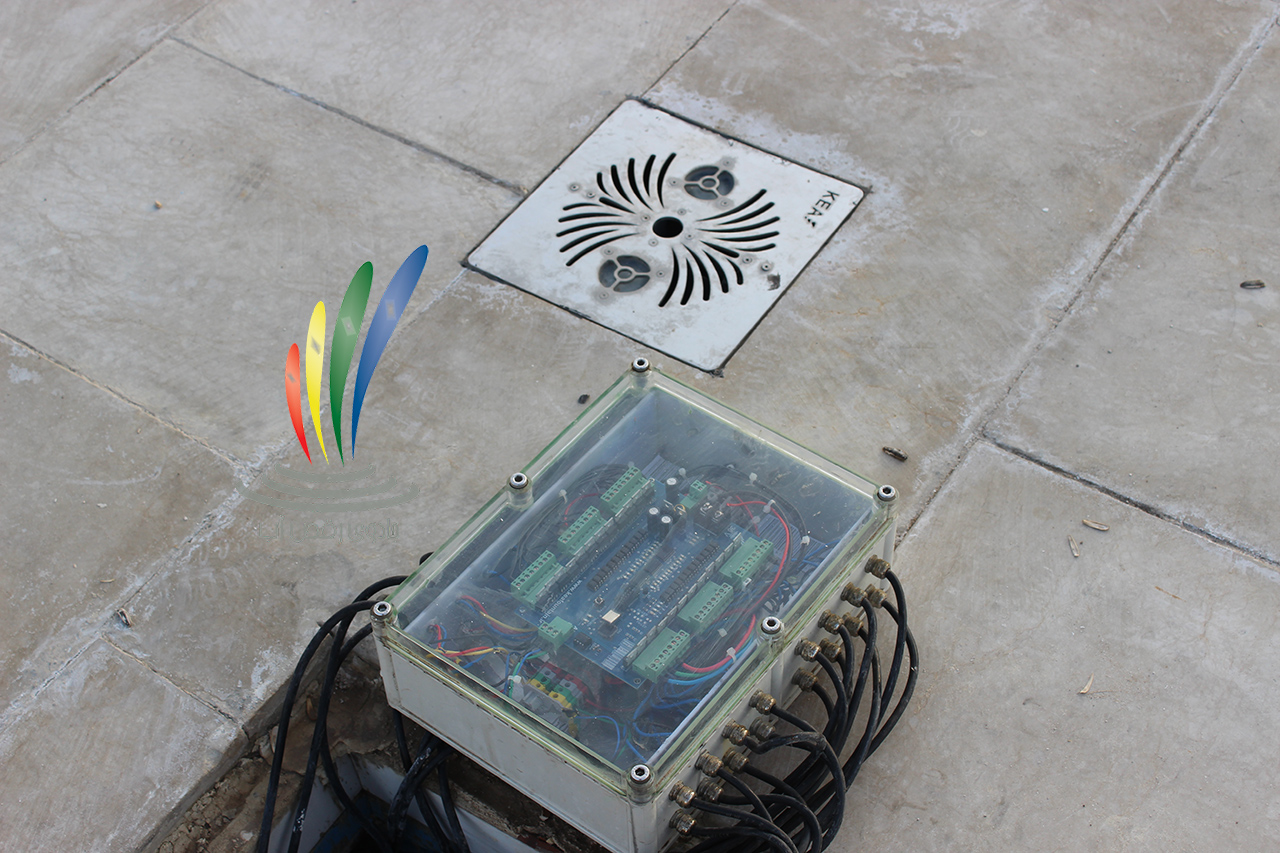

آدرسدهی و کنترل مجزای نازلها با سختافزار اختصاصی مبتنی بر پروتکل DMX-512.
کالیبراسیون در مقیاس میدان

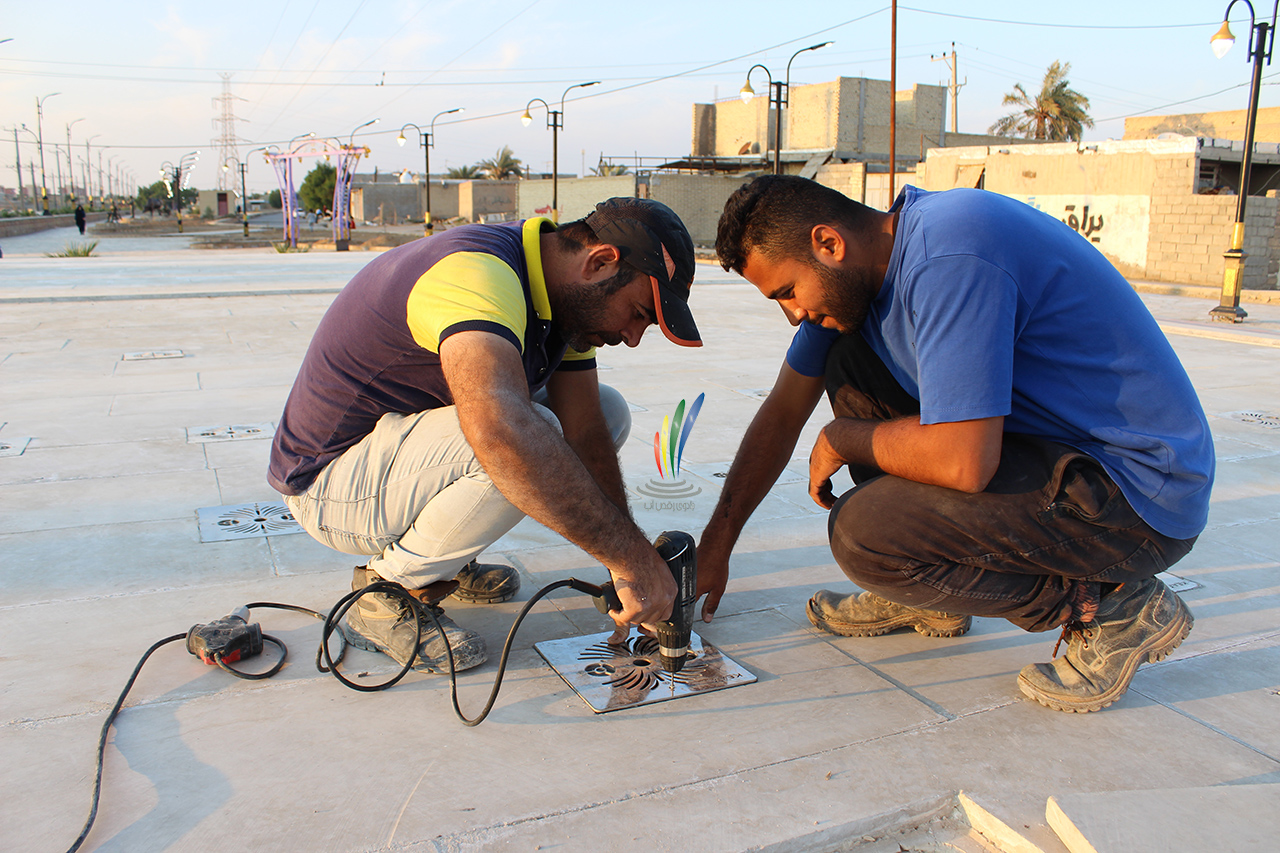

تنظیم ارتفاع، توالی حرکت و عملکرد تعاملی در شرایط واقعی بوستان کوهسنگی.
نتیجه
یک زیرساخت بزرگ؛ یک تجربه ساده و بیواسطه

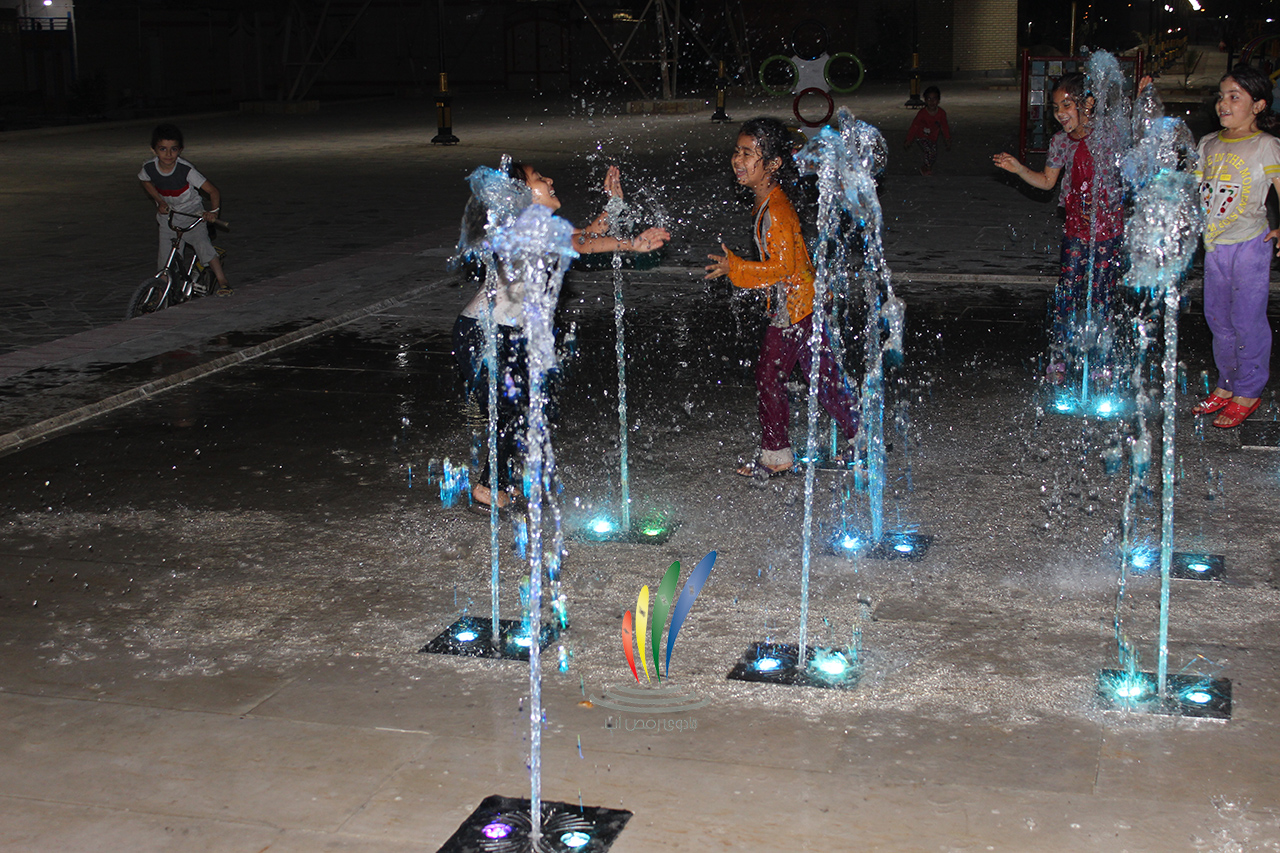

در کوهسنگی، پیچیدگی ۷۵ نازل و سامانه کنترل در زیر سطح پنهان میماند. آنچه مخاطب میبیند، میدانی باز است که با روشن شدن آبنما به یک تجربه جمعی و تعاملی تبدیل میشود.
